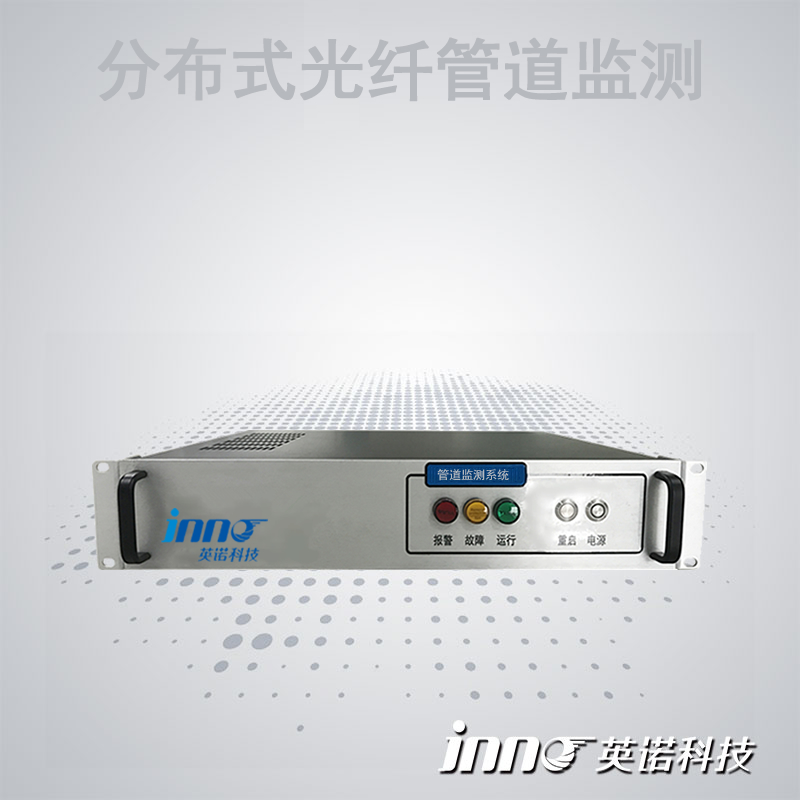

分布式光纖管道泄漏監測系統
分布式測溫主機+感溫光纜,系統化的解決方案,多個領域有應用案例,分布式光纖測溫精度高,監測距離長,性能穩定,廠家直銷,聯系電話13599070393
- 產品介紹
分布式光纖管道泄漏監測系統技術參數
(以下為標準參數，具體可根據客戶需求定制化，詳細功能資料請聯系公司電話：0591-83846499)
| 測量距離 | 0~30Km(可定制更長距離) |
| 通道數 | 1~16個（可定制更多通道） |
| 取樣間隔 | 1米 |
| 定位精度 | ±1米 |
| 測溫精度 | ±1攝氏度 |
| 溫度分辨率 | 0.1攝氏度 |
| 單通道測量時間 | 2s-15s秒（取決于感溫光纜的長度） |
| 光纖類型 | 多模光纖 |
| 工作溫度 | -10℃~50℃ |
| 貯存溫度 | -20℃~60℃ |
| 工作濕度 | 0~95%無凝結 |
| 最大工作海拔 | 4000米 |
| 光纖接口 | FC/APC |
| 測溫范圍 | -40℃~120℃ （常規光纖） -40℃~250℃ （特種光纖） |
| 尺寸(W x H x D) | 428 x 88 x 450 mm |
| 通信接口 | RS232、RS485、LAN |
| 電源 | AC220V/50Hz |
| 激光輻射等級 | 1M |
分布式光纖管道泄漏監測系統產品介紹：

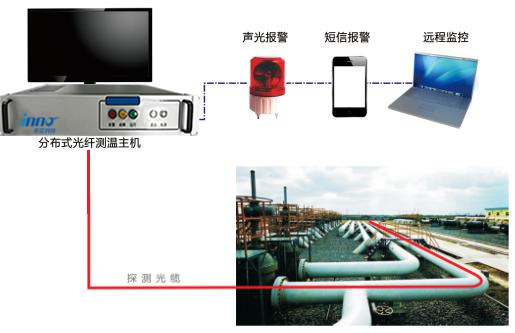

分布式光纖管道泄漏安全監測系統采用目前先進的管道溫度系統監測技術。一根光纖就可實現長達幾十公里的油氣天然氣供熱等管道泄漏定位報警。通過基于通訊光纜的分布式光纖測溫技術，對管道進行在線溫度分布監測，就能夠通過管道溫度異常點的探測，準確發現管道的泄漏點，并及時的進行報警和定位。
天然氣管道泄漏監控解決方案：

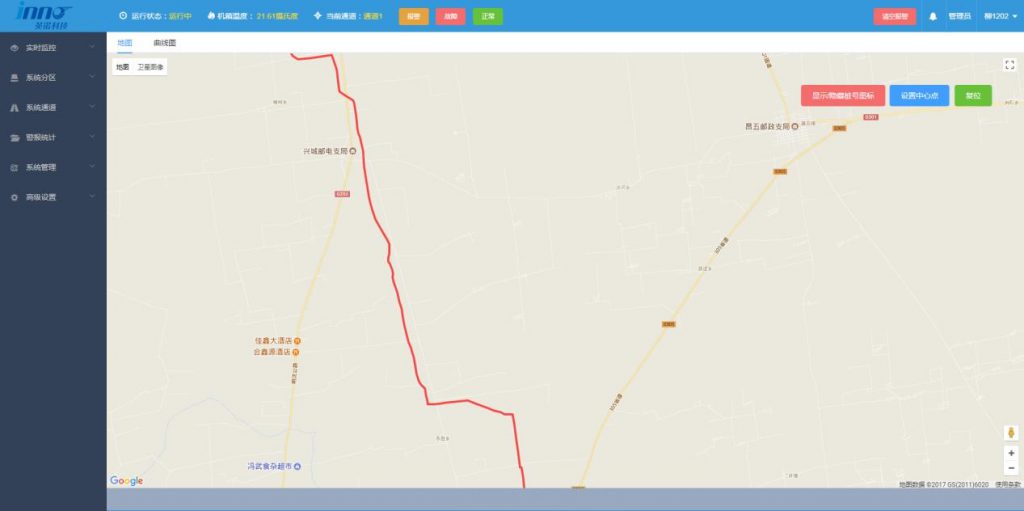

如果天然氣管線發生泄漏，高壓氣體的體積膨脹將引起漏點附近溫度的下降，分布式光纖測溫系統同樣可通過溫度異常點的探測，發現并定位天然氣管線的泄漏點。通過對天然氣管線進行在線的分布式溫度監測，并將系統設備接入管道監測系統局域網，通過網絡信號可將溫度信息上傳給中央服務器。可在整個天然氣管線線路發生管道泄漏以及事故初期階段，第一時間發現并報告預警點的具體位置、溫度變化、溫度下降走向等信息數據，為天然氣管線管理部門及其它相關部門及時定位、分析可能發生的管道泄漏事故提供可靠堅實的信息獲取手段，為天然氣管線系統安全運行提供高效的安全保障。本系統具有本質防爆、抗強電磁干擾、電絕緣性好、防雷擊、高精度、重量輕、體積小等優點，適合在易燃、易爆等高危環境應用。設備聯網后，通過載入百度地圖顯示光纜所在位置地圖，并設定中心點，選定當?shù)厮谖恢茫筛鶕?jù)管道的走向在地圖上標出光纜走向圖，當發生報警時，界面會出現一個彈窗，顯示報警地點，報警時間等。
分布式光纖測溫管道泄漏監測系統軟件功能
報警功能：定溫報警、區域差溫報警、溫升過快報警、斷纖報警、裝置異常等報警；
可視化顯示功能：顯示全程分區圖、溫度分布曲線以及重點監測點的溫度隨時間變化曲線；
查詢功能：歷史數據的查詢、顯示及打印；可在系統圖上直接查詢設備信息、運行參數、統計信息等；
分析功能：歷史趨勢顯示，對未來趨勢進行評估，提供檢修參考信息；
TCP/IP 接入：多個控制器信號可以在一臺 PC 機上分析處理，系統功能強大高效；
多系統組網功能：系統采用網絡接口進行數據通信，具有良好的兼容性，可輕松擴展至多臺主機同時監控；
